Скатная конструкция кровли в частном доме делится на три основные части:
Стропильная система;
Кровельное покрытие;
Мауэрлат.
Мауэрлат - (переводится как «стена из бруса») выполняется из деревянного бруса сечением 150мм х 150мм или 200мм х 200мм и укладывается сверху на несущую стену здания по ее периметру. Мауэрлат служит для крепления стропильной системы на несущих стенах здания.
Между брусом мауэрлата и стеной прокладывается рубероид для изоляции бруса от конденсата и влаги со стороны стены. Крепится мауэрлат к стене (или армированному бетонному поясу поверх стены) стальными затяжными шпильками. Сами шпильки замуровываются в стену или пояс.
Стропильная система - является основой всей кровли в доме. Для частного дома обычно собирается из деревянного бруса 100мм х 100мм или 150мм х 150мм, и деревянной доски 50мм х 150мм или 50мм х 200мм.
Состоит из стропильных ног, скрепленных между собой попарно с перекладинами в виде большой буквы «А», а также угловых и торцевых наклонных стропил, укосов и подпорных столбов. Нижние части всех стропильных ног крепятся на мауэрлате болтами, скобами и гвоздями. Край каждой нижней части выносится на 50 – 100 сантиметров наружу периметра стены – для устройства карниза. Если длины стропильной ноги для карниза не хватает, к ней крепится дополнительная доска (называется «кобылка»).
Вверху стропильные ноги крепятся между собой или к горизонтальной коньковой балке. При необходимости на больших конструкциях применяют укосы и подпорные столбы. Все сечения для бруса и доски и расстояния пролетов между точками крепления в конструкции предварительно считаются по специальным формулам, или берутся допустимые диапазоны допусков из готовых таблиц.
Утепление

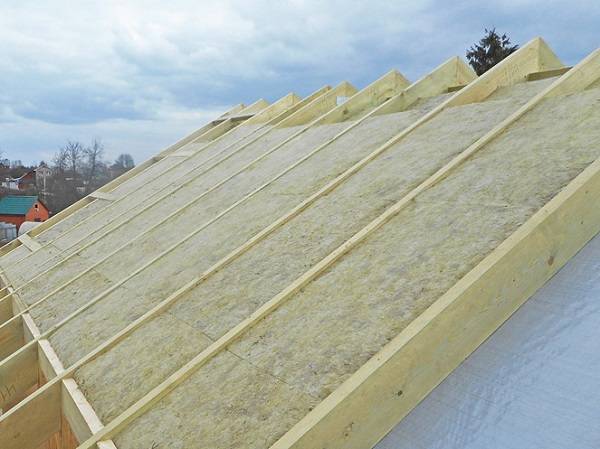

Утепление кровли. В пространство между стропилами закладываются плиты минеральной или базальтовой ваты. Снизу подшиваются специальной пленкой для изоляции от пара из дома. Фиксируется пленка (паровой барьер) деревянными планками.
Для кровельного покрытия в частном доме чаще всего используют:
Шифер;
Металлическая черепица с полимерным покрытием нескольких цветов;
Битумная черепица из полимерного материала разных цветов;
Черепица керамическая;
Профилированный металлический настил с полимерным покрытием нескольких цветов.
Для любого из перечисленных покрытий по стропилам сверху укладывается пленка изоляции внутренних конструкций кровли от конденсата, образующегося на нижней части любого покрытия. Пленка сверху фиксируется уложенным вдоль по стропилам деревянным брусом (называется контр обрешетка), который крепится гвоздями или саморезами.
Поверх этого бруса перпендикулярно укладываются деревянные доски или брусья обрешетки с определенным шагом, и крепятся гвоздями или саморезами. Шаг обрешетки зависит от выбранного материала кровельного покрытия, и указывается в инструкции к этому материалу. Так же не забываем про водосточную систему: https://stroyld.ru/montazh/montazh-vodostochnoy-sistemyi/
После этого укладываются и выравниваются по скату листы или элементы выбранного покрытия. Шифер, черепица битумная и керамическая крепятся по обрешетке или ОСБ специальными для них гвоздями. Металлическая черепица и профилированный настил крепятся к обрешетке кровельными саморезами по их цвету.
Поверх уложенного покрытия на наружных изломах кровли монтируются коньковые планки, к выступающим на кровле частям делаются примыкания, и во внутренних изломах под покрытием крепятся планки ендовы. Снаружи кровли монтируются карнизные свесы и водосточные элементы. Это краткое описание конструкции и составных элементов скатной кровли частного дома может быть полезным для общего ознакомления с темой и принятия предварительного решения.
