Предизолированная труба в оболочке из полиэтилена (ПЭ) или оцинковки (ОЦ) представляет собой трубопровод, произведенный в заводских условиях и утепленный пенополиуретаном. Конструкционно ППУ труба в оболочке ПЭ или ОЦ состоит из следующих основных элементов:
Основная труба, служащая для транспортировки энергоносителя.
Слой пенополиуретановой теплоизоляции. ГОСТ труб ППУ предполагает наличие 1-го стандартного типа изоляции или 2-го усиленного, отличающегося большей толщиной.
Защитная оболочка из полиэтилена или оцинкованной стали.
Обращаем внимание, что стандартный тип изоляции стальных труб по ГОСТу применим для трубопроводов в теплых регионах, которым характерны мягкие непродолжительные зимы. Усиленный тип изоляции стальных труб по ГОСТу используется в магистральных сетях на территориях с суровым климатом и обильными среднегодовыми осадками.

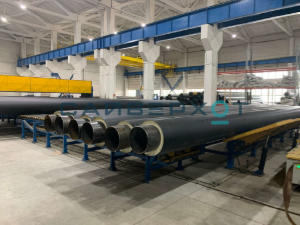

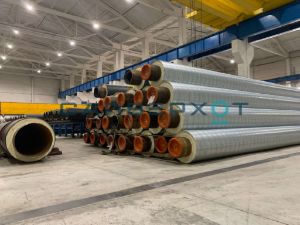

Трубы стальные в полиэтиленовой оболочке применяются при монтаже подземных трубопроводов, а в защитной оболочке из оцинковки – наземных. Полиэтилен не впитывает воду и не разлагается в условиях агрессивных внешних сред, в то время как оцинковка способна защитить внутреннюю конструкцию трубы от любого вида физического воздействия.
Виды предизолированных трубопроводов
Производство предизолированных труб предполагает большое их разнообразие. К наиболее распространенным видам можно отнести:
Обычные, где основная труба сделана из стали или полиэтилена низкого давления (ПНД).
Трубы с греющим кабелем или с так называемой трубой-спутником, обеспечивающими обогрев основного трубопровода для поддержания температуры энергоносителя на требуемом уровне.
ТВИН-трубы, когда под ППУ-изоляцией находится не одна труба, а две меньшего диаметра. В такой конструкции одна труба служит для подачи горячей воды, а другая – для отвода остывшей.
Важно! Трубы из ПНД используются преимущество в канализационных системах и магистралях с низким давлением.
Также современные трубопроводы могут монтироваться как из труб электросварных в изоляции ППУ, так и из бесшовных горячедеформированных. Основное отличие этих труб состоит в способе изготовления.
Важно! Трубы бесшовные горячедеформированные, за счет отсутствия электросварного шва выдерживают большее давление, чем трубы электросварные ППУ. По этой причине магистрали из бесшовных труб больше используются в промышленной нефтегазовой сфере, а трубы электросварные ППУ – жилищно-коммунальной, где подача теплоносителя происходит под значительно меньшим давлением.
Производство предизолированных труб осуществляется в заводских условиях при обязательном техническом контроле. После того как трубы стальные в полиэтиленовой оболочке или оцинковке сходят с конвейера и проходят техконтроль, они маркируются и отпускаются своему заказчику со всеми необходимыми документами. Такой подход дает дополнительные гарантии, что заказчик получит соответствующие ГОСТу трубы ППУ, способные прослужить многие десятилетия даже в условиях непрерывной работы.
Характеристики труб ППУ ПЭ и ОЦ
Рабочее давление – не более 1.6 МПа.
Рабочая температура – в пределах +130 С.
Максимально допустимая краткосрочная температура +150 С.
Предельная прочность на изгиб – 1,5 кг/см.
Коэф. теплопроводности – 0,03 Вт/м2
Доставка труб электросварных ППУ, горячедеформированных, а также фасонных изделий в пенополиуретановой изоляции может осуществляться как усилиями завода-производителя, так и грузовым автотранспортом заказчика.
