Типы коннекторов и разъёмов для СКС: как выбрать правильный

Кабель — это только половина канала связи. Вторая половина — коннекторы, которые обеспечивают физический и электрический контакт между кабелем и оборудованием. Плохая вилка или неправильно обжатая розетка сводят на нет все преимущества дорогого кабеля Cat.6A. Компания, выполняющая скс слаботочка, уделяет особое внимание выбору и монтажу разъёмов. Подробнее — на сайте lead-eng.

RJ-45: универсальный стандарт для витой пары

Разъём RJ-45 — самый распространённый интерфейс для Ethernet. Восьмиконтактный разъём принимает четыре пары витой пары и обеспечивает скорости до 10 Гбит/с при использовании с кабелем Cat.6A. Физические размеры стандартизированы, что обеспечивает совместимость с любым сетевым оборудованием.

Существует две схемы обжима контактов: T568A и T568B. В России и большинстве стран мира используется T568B. Важно применять одну схему на всём объекте — смешение приводит к неработоспособности кроссоверных соединений. Современные гигабитные сети используют все четыре пары, поэтому правильность обжима каждого контакта критична.

Модули Keystone: гибкость и удобство

Keystone — это модульная система разъёмов, которые устанавливаются в стандартные рамки 45×45 мм. Преимущество модулей в универсальности: в одной рамке можно комбинировать порты RJ-45, оптические адаптеры, USB-розетки и даже заглушки. При необходимости замены модуля не требуется менять всю розетку — достаточно вытащить старый модуль и вставить новый.

Модули Keystone бывают нескольких типов: IDC (Insulation Displacement Contact) для заделки кабеля без снятия изоляции, а также проходные модули для соединения двух патч-кордов. IDC-модули обеспечивают лучшие параметры по NEXT, так как минимизируют длину расплетения пар. При монтаже важно не превышать максимальную длину расплетения: 13 мм для Cat.6 и 17 мм для Cat.6A.

Оптические коннекторы: LC, SC и их особенности

Для оптоволоконных линий используются другие типы разъёмов. LC (Lucent Connector) — самый компактный, в два раза меньше SC. Плотность размещения LC в патч-панели вдвое выше, что важно для серверных с ограниченным пространством. LC доступен в simplex и duplex версиях, последний объединяет два порта в одном корпусе для приёма и передачи.

SC (Subscriber Connector) — более крупный разъём с прямоугольным корпусом. Применяется в магистральных линиях и оптических кроссах, где плотность не критична. Преимущество SC — простота подключения и высокая механическая прочность. Муфтовые соединители SC чаще встречаются в полевых условиях, где требуется быстрая сборка без сварочного аппарата.

Для высокоскоростных линейных карт 40G/100G используют разъёмы MPO/MTP, объединяющие 8 или 12 волокон в одном коннекторе. Один MPO-патч-корд заменяет шесть отдельных LC-шнуров, сокращая путаницу в серверной и улучшая воздушный поток.

Патч-корды: незаметный, но важный элемент

Патч-корд — это короткий кабель с готовыми коннекторами на концах. Он соединяет розетку на рабочем месте с компьютером, а в серверной — патч-панель с коммутатором. Длина патч-корда на рабочем месте обычно 1–3 м, в серверной — 0,5–2 м.

Ошибка многих заказчиков — экономия на патч-кордах. Несертифицированные шнуры из китайских магазинов часто содержат алюминиевые жилы вместо медных (CCA), что увеличивает сопротивление и снижает скорость. Патч-корд Cat.5e в канале Cat.6A ограничивает всю линию до 1 Гбит/с. Для сертифицированных систем производители требуют использования своих патч-кордов — иначе гарантия аннулируется.

Как выбрать коннектор для конкретной задачи

• Офисные рабочие места. Модули Keystone IDC Cat.6A в настенных рамках — оптимальный выбор по цене и функционалу.
• Серверные и кроссовые. Плотные патч-панели с LC для оптики и RJ-45 Keystone для меди. MPO для магистралей 40G/100G.
• Промышленные зоны. Разъёмы IP67 с защитой от пыли и влаги. Металлические корпусы с креплением на DIN-рейку.
• Временные подключения. Проходные модули Keystone позволяют быстро соединить два патч-корда без расшивки кабеля.
• Мультимедийные зоны. Комбинированные рамки с RJ-45 + HDMI + USB в одном корпусе.

Тенденции развития коннекторов

Индустрия не стоит на месте. Новый стандарт RJ45-RF обещает уменьшить размер разъёма на 30% при сохранении характеристик Cat.6A. Это критично для мобильных устройств и носимой электроники, где каждый миллиметр корпуса на счету. Первые образцы уже проходят сертификацию, и массовое внедрение ожидается к 2027 году.

Оптические коннекторы эволюционируют в сторону автоматизации. Самоустанавливающиеся феррулы с микроприводами позволяют роботам выполнять сращивание без участия человека. Это сокращает время монтажа магистралей на 60% и исключает человеческий фактор. Пока технология дорога, но для дата-центров площадью свыше 5000 м² она уже экономически оправдана.

Экологичность становится важным фактором. Производители переходят на биоразлагаемые пластики для корпусов розеток и используют бессвинцовые припои при пайке контактов. Сертификаты RoHS и REACH становятся обязательными для поставки на европейский рынок, и российские производители тоже адаптируются к этим требованиям.

Заключение

Коннектор — это не просто пластиковая деталь. Он определяет качество контакта, долговечность соединения и соответствие категории канала. Правильный выбор разъёмов с учётом будущих тенденций сокращает количество неисправностей, упрощает обслуживание и защищает инвестиции в кабельную инфраструктуру. При проектировании СКС стоит закладывать 10–15% запаса по портам — со временем появляются новые устройства, а переделать розетку проще, чем тянуть новый кабель. Выбор качественных коннекторов от проверенных производителей снижает количество сервисных вызовов и продлевает срок службы всей кабельной системы. При закупке коннекторов всегда проверяйте наличие сертификатов соответствия категории канала и гарантийных обязательств производителя.

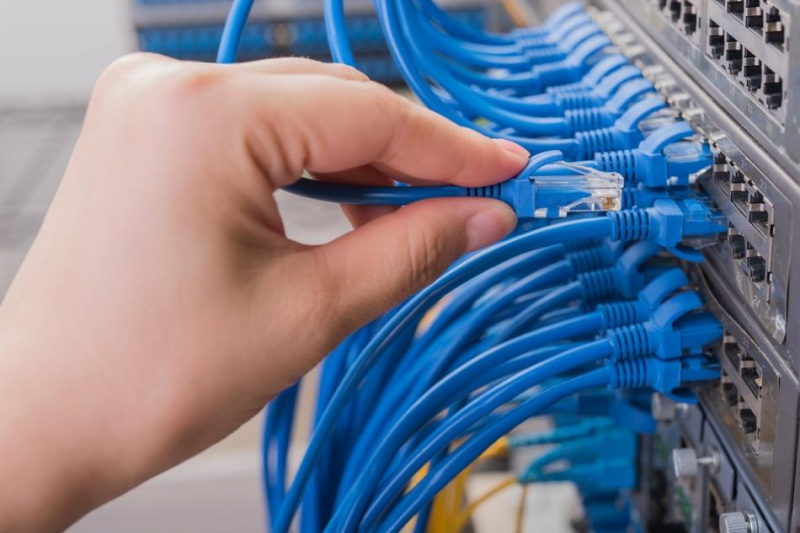

Иллюстрация к статье: Яндекс.Картинки
